广东坚宝电缆讲解电缆线路的敷设一般有四种方式

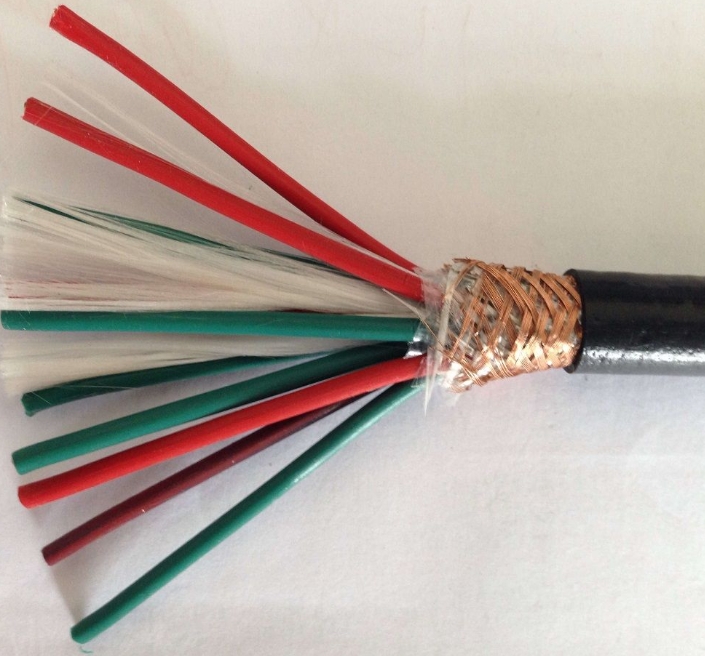

电缆线路的敷设一般有四种方式：直埋电缆敷设、排管电缆敷设、电缆沟或隧道内电缆敷设、桥架电缆敷设。针对这四种敷设方式的施工要求总结如下：

  一、直埋电缆敷设要求

  1、开挖的沟底是松软的土层，如果是石块或硬质杂物要铺100mm厚的软土或砂层。电缆周围的泥土如含有腐蚀电缆金属包皮，应清除和换土，埋深应不小于0.7m，穿越农田时应不小于1m。在引入建筑物、与地下建筑物交叉及绕过地下建筑物处，可浅埋，但应采取保护措施，电缆应埋于冻土层以下，当受条件限制时，应采取防止电缆受到损伤的措施。

  2、电缆敷设后，上面要铺100mm厚的软土或细沙，再盖上混凝土保护板，覆盖宽度应超过电缆两侧以外各50mm，或用砖代替混凝土保护板。

  3、中间接头盒外面要有铸铁或混凝土保护盒。

  4、接头下面应垫以混凝土基础板，长度要伸出接头保护盒两端600〜700mm，电缆自土沟引进隧道、人孔和建筑物时，要穿在管中，并将管口堵塞，防止渗水。

  5、电缆互相交叉，与非热力管和管道交叉，穿越公路和墙壁时，都要穿在保护管中，保护管长度超出交叉点1m，交叉净距不应小于250mm，保护管内径不应小于电缆外径的1.5倍。

  6、直埋电缆一般使用铠装电缆。在铠装电缆的金属外皮两端要可靠接地，接地电阻不得大于10Ω。

  7、直埋电缆在直线段每隔50〜100m处，电缆接头处、转弯处、进入建筑物等处，应设置明显的方位标志或标桩。

  8、电缆与其他管道、道路、建筑物等之间平行和交叉时的小净距，应符合规范规定。严禁将电缆平行敷设于管道的上方或下方。

  二、排管电缆敷设要求

  1、电缆排管敷设

  1）电缆排管可用钢管、塑料管、陶瓷管、石棉水泥管或混凝土管，但管内光滑；

  2）按需要的孔数将管子排成一定形式，管子接头要错开，并用水泥浇成一整体，一般分为2、4、6、8、10、12、14、16孔等形式；

  3）孔径一般应不小于电缆外径的1.5倍，敷设电力电缆的排管孔径应不小于100mm，控制电缆孔径应不小于75mm；

  4）埋入地下排管顶部至地面的距离，人行道上应不小于500mm；—般地区应不小于700mm；

  5）在直线距离超过100m、排管转弯和分支处都要设置排管电缆井；排管通向井坑应有不小于0.1%的坡度，以便管内的水流人井坑内；

  6）敷设在排管内的电缆，应采用铠装电缆。

  2、电缆保护管敷设

  在电缆进入建筑物、隧道、穿过楼板及墙壁处，从地面引至电杆、设备、墙外表面或行人容易接近处，距地面高度2m以下的一段，其他可能受到机械损伤的地方应有一定机械强度的保护管或加装保护罩。保护管埋人非混凝土地面的深度不应小于100mm，伸出建筑物散水坡的长度不应小于250mm，保护罩根部不应高出地面。

  三、电缆沟或隧道内电缆敷设要求

  1、电缆的排列

  1）电力电缆和控制电缆不应配置在同一层支架上；

  2）高低压电力电缆、强电与弱电控制电缆应按顺序分层配置，一般情况宜由上而下配置；但35kV以上电压电缆引人柜盘时，为满足弯曲半径要求，可由下而上配置。

  2、电缆在支架上敷设

  1）控制电缆在普通支架上，不宜超过1层；桥架上不宜超过3层。

  2）交流三芯电力电缆，在普通支吊架上不宜超过一层，桥架上不宜超过2层。

  3）交流单芯电力电缆，应布置在同侧支架上，当按紧贴的正三角形排列时，应每隔lm用绑带扎牢。

  4）并列敷设的电缆，其相互间的净距应符合设计要求。

  5）电缆与热力管道、热力设备之间的净距，平行敷设时不应小于1m，当受条件限制时，应采取隔热保护措施。

  6）电缆敷设完毕后，应及时清除杂物，盖好盖板。必要时还应将盖板缝隙密封。

  四、桥架电缆敷设要求

  1、对桥架要进行防腐处理，一般应在桥架表面镀锌、镀塑、涂氧化树脂、刷漆。在腐蚀性强的环境中，可采用铝合金、塑料、低标准不锈钢等耐腐蚀材料制作桥架。

  2、电缆在托盘上可进行单层敷设，小型电缆用塑料带固定在托盘上，大型电缆可用金属卡子固定。

  3、桥架在水平段每隔1.5〜3m设置一个支、吊架；垂直段每隔1〜1.5m设置一个支架；距三通、四通、弯头处，两端1m处应设置支、吊架。

  4、桥架经过建筑物的伸缩缝时，应断开100〜150mm间距，间距两端应进行接地跨接。

  5、桥架安装应有利于穿放电缆，桥架安装后应进行调直，桥架应用压片固定在支架上。

  6、支持桥架的支、吊架长度应与桥架宽度一致，不应有长短。
